正电子湮没寿命谱（PALS）在气体分离膜上的应用
PALS是唯一能够直接解析MMMs中<7 Å超微孔区域的定量实验手段，在本文中为界面工程的效果提供了决定性的微观证据：
1、精准量化自由体积演变，直接验证交联致密化效果。纯6FDA-TMPD膜的o-Ps寿命为 2.29 ns，对应孔径3.10 Å、自由体积分数（FFV）11.99%。引入ZIF-67-NH₂凝胶（38 wt%）后，寿命显著缩短至 1.94 ns，孔径降至2.79 Å，FFV降至9.91%。这一急剧收缩直接证明了共价键/氢键对聚合物链段的有效锚定，使膜结构更加致密紧凑，消除了非选择性界面缺陷。

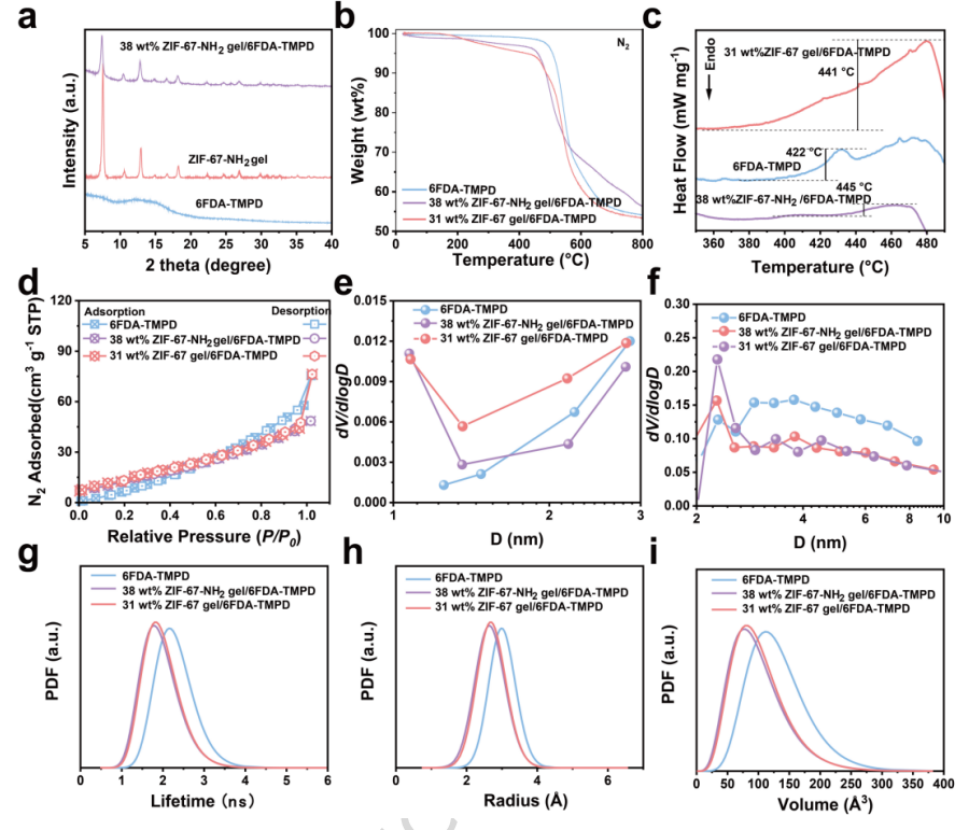

2、揭示“缺陷型”与“致密型”界面的本质差异。相比之下，未功能化的ZIF-67凝胶MMM（31 wt%）寿命为1.97 ns、孔径2.82 Å、FFV仅8.47%。虽然寿命略有缩短，但其FFV反而低于ZIF-67-NH₂体系（8.47% vs 9.91%）。结合BET结果（ZIF-67体系介孔体积增大、存在界面缺陷），PALS进一步揭示：ZIF-67体系的“低FFV”是由于较弱界面作用导致聚合物局部过度塌缩或应力集中，而非形成均匀的有序超微孔。而ZIF-67-NH₂体系在较高FFV下实现了更精准的分子筛分（He/CH₄选择性110.3 vs 12.6），说明其自由体积分布更均一、连通性更优——这正是PALS结合孔径分布分析（图3g–i）才能揭示的深层结构信息。
3、为气体传输机制提供独立验证。PALS测得的孔径收缩（从3.10 Å降至2.79 Å）与扩散系数变化（D(He)仅下降38%，而D(CH₄)下降84%）完美对应：缩小的孔径恰好卡在He/CH₄的动力学直径之间，既能保留He的高速通道，又能有效阻挡CH₄。若非PALS提供精确的孔径绝对值，仅凭气体渗透数据无法排除“界面缺陷贡献”或“聚合物基体性质改变”等其他解释。
论文发表于 Nature Communications 的工作开发了一种MOF凝胶网络交联的混合基质膜（MMM），用于天然气中氦气（He）的高效提纯。
颠覆性策略：采用氨基功能化的ZIF-67-NH₂凝胶取代传统晶体MOF颗粒，与高自由体积聚酰亚胺（6FDA-TMPD）基体通过共价酰胺键和氢键双重交联，彻底消除了传统MMM中普遍存在的界面非选择性空隙。
结构优势：ZIF-67-NH₂凝胶在膜内形成连续三维纳米通道，其孔径（~0.34 nm）精准介于He（0.26 nm）和CH₄（0.38 nm）的动力学直径之间，兼具快速传输与精确分子筛分功能。
性能突破：在38 wt%填料负载下，He渗透率达549 Barrer，He/CH₄选择性达110.3，超越2008年Robeson上限；在工业模拟混合气（He/CH₄/CO₂ = 0.4:98.6:1.0）中，180小时内性能保持率 >95%。
应用价值：Aspen Plus®全流程模拟显示，膜-低温精馏混合系统相比传统纯低温工艺，能耗降低74%，年净利润提升24%，He回收率 >93%，为大规模工业提氦提供了经济可行的新路径。
在传统吸附法（BET/CO₂吸附）难以区分“介孔缺陷”与“超微孔筛分孔”的复杂多相体系中，PALS能无损、定量提取真实的自由体积尺寸和分布信息。对于MOF/COF/聚合物复合膜、交联改性体系、高温处理膜等，PALS可以明确回答“交联到底有没有缩小孔道？”“自由体积减少是致密化还是塌缩？”“界面缺陷是否存在？”等关键问题。本文中PALS数据直接支撑了“共价交联消除界面空隙”的核心创新论据，成为连接材料化学设计与宏观分离性能之间的关键“结构桥梁”。
