正电子湮没PALS在极性、含水、复杂有机‑无机杂化体系中应用

本案例生动展示了PALS在极性、含水、复杂有机‑无机杂化体系中的独特优势——它能无视化学环境干扰，直接给出纳米限域空间的实际“空腔”尺寸，这是其他吸附法或显微法难以企及的。对于MOF、COF、多孔聚合物等膜材料或催化剂的设计优化，PALS可作为孔径调控成效的“金标准”判据，为构效关系论证提供无可辩驳的支撑。

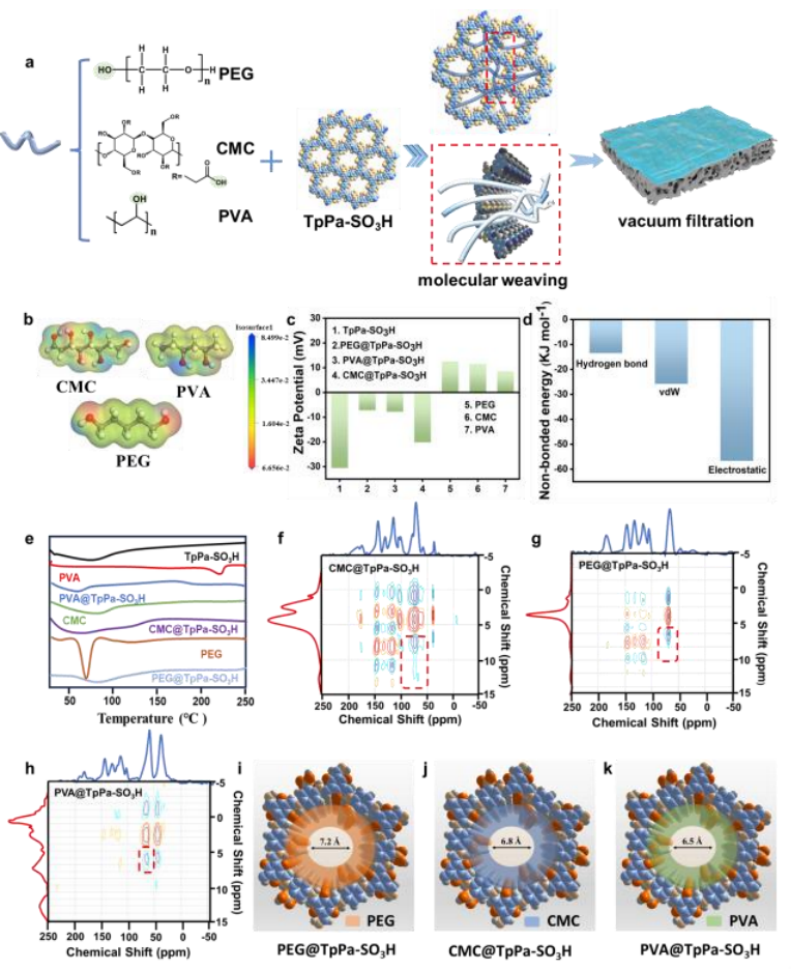

论文发表于 Angew. Chem. Int. Ed. ，工作提出了一种“分子编织”策略，将含羟基的柔性聚合物（PVA、PEG、CMC）与磺酸基功能化的二维COF纳米片（TpPa‑SO₃H）通过静电驱动组装，制备出兼具高机械柔性和优异气体分离性能的复合膜。

性能突破：最优的PVA@TpPa‑SO₃H膜对H₂渗透率达1267.3 GPU，H₂/CO₂选择性达43，超越2008年Robeson上限。

机制创新：聚合物链穿透COF孔道，既缩小了有效孔径（从1.4 nm降至~0.65 nm），又通过丰富的–OH基团增强CO₂吸附，形成“二次限域效应”，进一步阻碍CO₂传输。

实用潜力：膜可大面积刮涂制备，耐弯曲折叠，且在湿‑干循环及100小时长期运行中保持稳定。

正电子湮没寿命谱（PALS）在本文中的不可替代作用：

在表征孔道尺寸变化时，传统N₂吸附法受限于COF与聚合物的强极性及亲水性，无法准确测得实际自由体积孔径。PALS成为唯一能够直接量化分子编织后膜内亚纳米孔洞尺寸的利器：

纯TpPa‑SO₃H由于框架的极性/亲水性干扰正电子‑电子相互作用，PALS未能检出有效信号；而编织后三个复合体系（PEG@、CMC@、PVA@）均成功测得清晰的自由体积孔径，分别为 7.2 Å、6.5 Å、6.8 Å，与模拟计算高度吻合。这一数据直接证实了聚合物链对COF孔道的有效“占据”与孔径调控，为解释选择性剧增提供了最硬核的实验证据。
