正电子湮没技术在电池储能材料中的应用

本案例将PALS从传统的材料科学/高分子物理领域成功拓展至电池储能材料缺陷动力学这一战略前沿，展示了其独特的应用价值：PALS能够在不同循环阶段（初始、稳定、衰退）对电极活性材料进行非破坏性追踪，获得缺陷浓度、尺寸、类型的动态演化曲线，为失效机理研究提供“时间分辨的结构病理报告”。对于硅基、锡基、合金型等具有显著体积效应的负极材料，PALS可精准回答“缺陷是如何演变？”“不同包覆策略能否有效抑制缺陷积累？”“性能衰减的微观根源是缺陷还是SEI？”等关键问题。本工作提出的 I₁/I₂“结构完整性参数” 可推广至其他复合电极材料体系（如Si/石墨、Si/金属氧化物），成为一种普适性的缺陷量化评估指标。结合DFT/MD模拟，PALS数据可为缺陷-扩散-力学-电化学性能关联模型提供关键的实验锚点，加速高性能电池材料的高通量筛选与理性设计。

论文发表于 Sustainable Materials 的工作系统研究了硅/碳（Si/C）复合负极材料中缺陷演化对锂离子迁移动力学的影响机制，为高性能硅负极的理性设计提供了全新的微观视角。

材料优化：通过系统调控硅颗粒尺寸（0.5–3 μm、0.3–1 μm、30–60 nm）和碳包覆含量（50 wt% 与 70 wt%），筛选出最优组成——M-Si@C-7（平均粒径0.7 μm，碳含量70 wt%）。该样品在1 A g⁻¹下循环300圈后仍保持2114 mAh g⁻¹的高比容量，400圈后仍有1292 mAh g⁻¹，远超同系列其他样品。

结构-性能关联：适中的硅颗粒尺寸（0.7 μm）既避免了纳米硅的高比表面积导致过量SEI生长，又避免了微米硅（>1 μm）因体积膨胀过大而难以被碳层有效约束；70 wt%的高碳含量提供了充足的缓冲空间和三维导电网络。

工业价值：本研究采用的微米硅（成本远低于纳米硅）结合简易球磨碳包覆工艺，为高性能、低成本的硅负极商业化提供了可行路径。

正电子湮没寿命谱（PALS）在本研究中的不可替代作用

PALS是唯一能够无损、定量追踪硅基负极中原子尺度缺陷（空位、空位团簇）动态演化的探针技术，在本工作中为揭示缺陷-性能关联提供了最核心的实验证据：

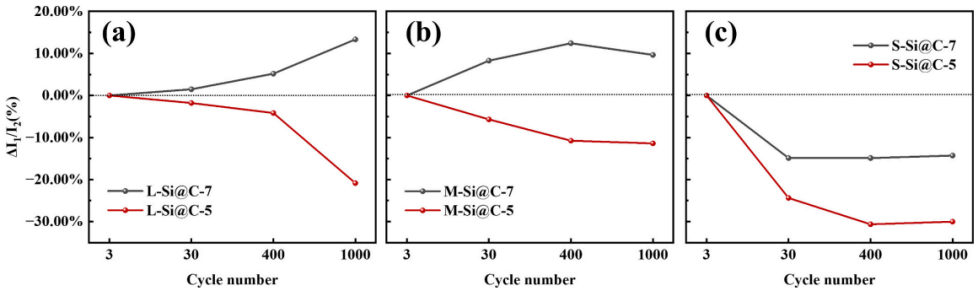

1、提出全新的“结构完整性参数”——I₁/I₂强度比。PALS谱分解出两个寿命组分：短寿命τ₁（170–181 ps）主要反映硅本体晶格与碳层的贡献；长寿命τ₂（395–416 ps，τ₂/τ_b > 1.5）对应硅体相中的团簇型空位缺陷（包括与位错、晶界相关的空位聚集）。本工作创新性地定义 I₁/I₂ 为 “活性硅结构完整性参数”——该比值越高，表明材料中结构完整的活性硅比例越高、内部团簇缺陷越少；比值下降则反映硅的粉化与结构退化。I₁/I₂的演化趋势与电化学容量衰减完全一致：5-系列（碳含量50 wt%）的Δ(I₁/I₂)下降幅度显著大于7-系列（碳含量70 wt%）；在同一系列内，大粒径硅（L-系列）的下降幅度也大于中粒径（M-系列）。PALS将宏观性能差异直接映射到了原子尺度的缺陷演化上。

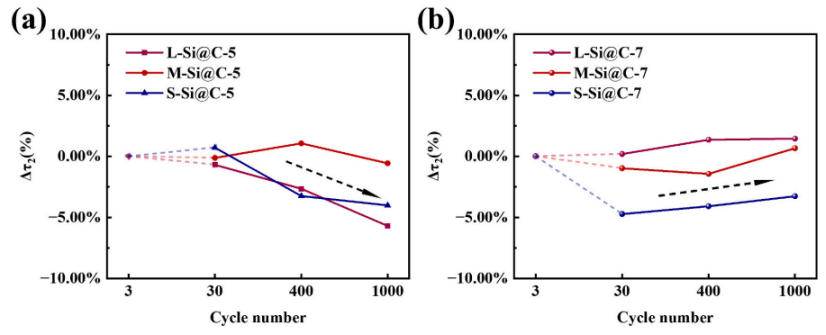

2、揭示裂纹萌生的微观机制：团簇缺陷被优先消耗。随着循环进行，τ₂的持续变化与I₂的演变共同表明：硅颗粒的开裂过程伴随着团簇型空位缺陷的“消耗”——裂纹优先在初始存在的团簇缺陷处萌生，开裂后暴露出新鲜表面，原有缺陷随之湮灭或转化为裂纹面。这一结论与上一轮JAC 2026论文的发现高度一致且相互印证，进一步巩固了“循环寿命由初始缺陷决定而非循环中新生缺陷”这一颠覆性认识。

3、区分不同碳含量、不同粒径样品的结构退化程度。对于5-系列（低碳含量），I₁/I₂在1000圈后大幅下降（如S-Si@C-5的ΔI₁/I₂降幅最大），对应严重的硅粉化和SEI持续生长；对于7-系列（高碳含量），I₁/I₂下降幅度显著减小，尤其M-Si@C-7在1000圈后仍保持较高的I₁/I₂值，与其最优的容量保持率完美对应。PALS以数值化的方式定量区分了不同材料设计对缺陷演化的抑制效果，这是SEM/TEM等形貌表征无法实现的。

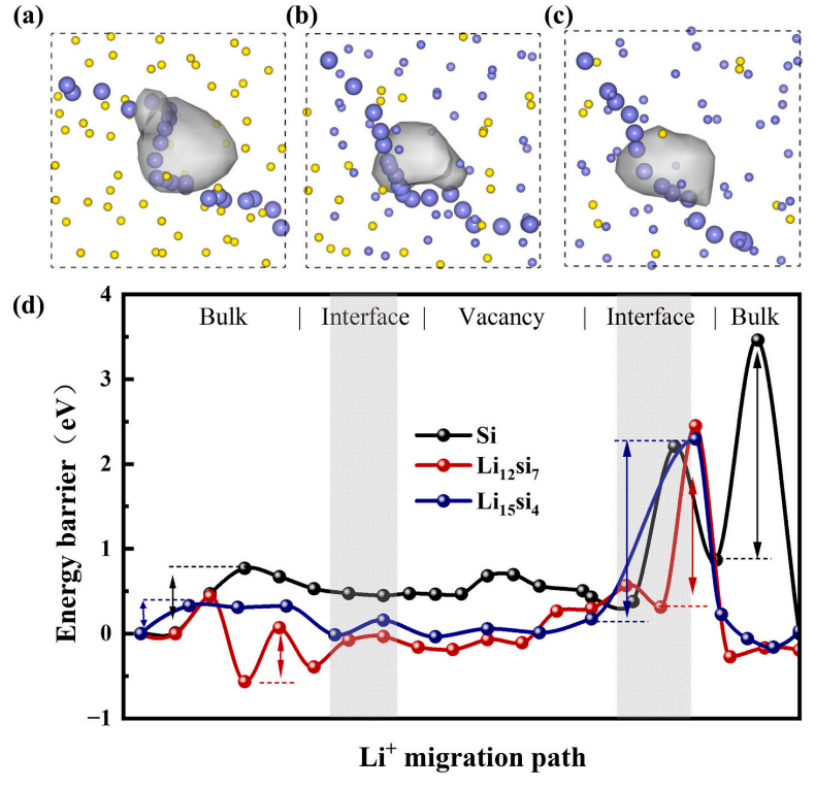

4、与第一性原理计算形成闭环验证。PALS测得的缺陷信息（尺寸约3 Å的小缺陷和约5 Å的大缺陷团簇）被直接用作DFT计算的输入模型。计算表明：对于3 Å小缺陷，Li⁺沿缺陷内表面迁移的能垒远低于体相晶格迁移；但当缺陷增大到5 Å时，Li⁺不仅要克服额外的“进入能垒”，还需沿更长的路径在更高能垒下迁移——大缺陷不仅降低储锂容量，还会“捕获”附近Li⁺，严重劣化迁移动力学。PALS提供了缺陷尺寸的“实测值”，使理论计算有了真实的物理起点，形成了“实验测量→理论验证”的闭环研究范式。
